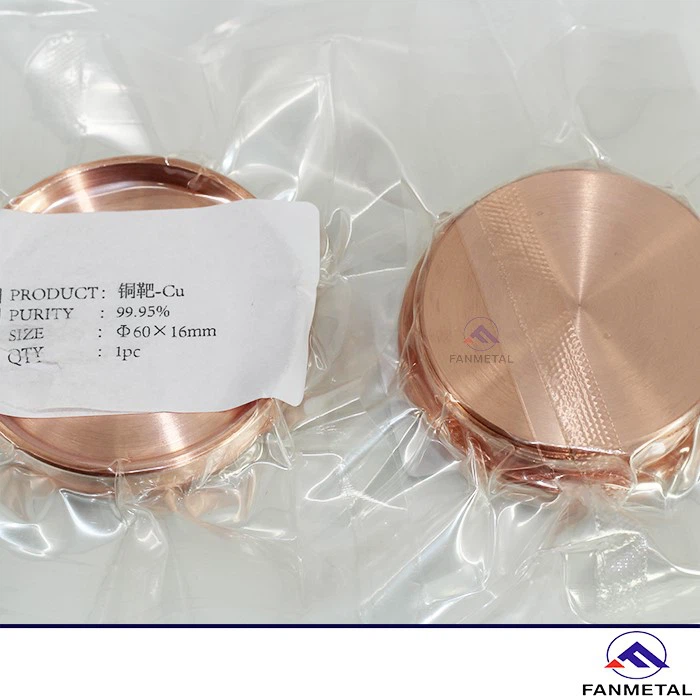

Copper Sputtering Target occupa una posizione fondamentale in molti campi come la produzione di semiconduttori, l'industria fotovoltaica, la tecnologia dei display e così via grazie alle sue eccellenti proprietà fisiche e chimiche. Essendo la materia prima chiave per la produzione di circuiti integrati e film, la qualità del Copper Sputtering Target influisce direttamente sulle prestazioni e sull'affidabilità del prodotto finale.
1. Processo produttivo
La purezza è uno dei fattori chiave che influenzano le prestazioni del target di sputtering del rame e solitamente il rame deve essere puro al 99,99% o superiore. Il materiale selezionato di rame ad elevata purezza viene fuso in un ambiente controllato per evitare l'introduzione di impurità. Il rame fuso viene quindi versato in uno stampo pre-preparato e raffreddato per formarlo. Questa fase controlla la velocità di raffreddamento e la direzione del rame per evitare difetti interni. Quindi, attraverso il processo di laminazione, la billetta di rame fusa viene trasformata in una piastra di spessore specifico. Durante il processo di laminazione, la pressione e la velocità vengono controllate con precisione per garantire l'uniformità e la planarità del materiale. Infine, in base alle esigenze specifiche dei clienti, la lastra di rame laminata viene tagliata, punzonata e sottoposta ad altre lavorazioni meccaniche per ottenere una forma e una dimensione specifiche del materiale target.
2. Caratteristiche eccellenti
(1) Elevata purezza: di solito è necessario che il target di rame sputtering abbia una purezza molto elevata, generalmente pari al 99,99% o superiore, il che garantisce che si possa ottenere un rivestimento di alta qualità durante il processo di deposizione del film, riducendo il rischio di introduzione di impurità. È importante migliorare le prestazioni dei dispositivi a semiconduttore e dei moduli fotovoltaici.
(2) Eccellente conduttività elettrica: il rame è un eccellente materiale conduttivo, la sua forma target mantiene un'elevata conduttività, che è particolarmente critica per la produzione di percorsi conduttivi nei dispositivi elettronici.
(3) Elevata conduttività termica: garantisce che il calore possa essere trasferito efficacemente durante l'uso, riduce il consumo di energia e migliora l'efficienza produttiva e la qualità del prodotto.
(4) Buone proprietà meccaniche: con buona duttilità e tenacità, facile da trasformare in diverse forme e dimensioni per soddisfare le esigenze di diverse applicazioni.
(5) Lunga durata: le sue buone proprietà meccaniche e la tecnologia di trattamento superficiale gli consentono un tasso di utilizzo più elevato e minori esigenze di manutenzione nel processo di produzione, migliorando così l'efficienza produttiva.
(6) Forte adattabilità: le eccellenti proprietà fisiche e chimiche della piastra posteriore target in rame la rendono ampiamente applicabile a una varietà di campi di produzione high-tech, come i circuiti integrati, la generazione di energia fotovoltaica e la tecnologia dei display.
3. Campo di applicazione
(1) Industria dei semiconduttori
Produzione di circuiti integrati: l'elevata conduttività del rame lo rende un materiale ideale per collegare i transistor, migliorando le prestazioni e l'efficienza energetica dei circuiti integrati.
Tecnologia di deposizione di film sottile: attraverso la deposizione fisica da vapore (PVD) e altre tecnologie, l'uso della piastra posteriore target in rame per formare un film sottile sul substrato, questi film possono essere utilizzati per produrre circuiti stampati e chip.
(2) Industria fotovoltaica
Copper Sputtering Target svolge un ruolo chiave nel processo di realizzazione di film sottili per celle solari, in particolare nella produzione di celle solari rame indio gallio selenio (CIGS). Le eccellenti proprietà conduttive e la stabilità chimica del rame lo rendono una parte importante di questo tipo di materiale per batterie, che migliora notevolmente l'efficienza della conversione dell'energia solare.
(3) Tecnologia di visualizzazione elettronica
Display a cristalli liquidi (LCD): il target di sputtering in rame viene spesso utilizzato per produrre circuiti a film sottile negli LCD e la sua elevata conduttività garantisce che i segnali vengano trasmessi in modo rapido e accurato, migliorando la qualità del display e la velocità di risposta del dispositivo.
Diodo organico a emissione di luce (OLED): nella tecnologia dei display OLED, l'elevata conduttività elettrica e le buone proprietà di conduzione del calore del rame aiutano a migliorare l'efficienza luminosa e la durata dei display OLED.
