Perché viene utilizzato il tungsteno nei tubi a raggi X?

Essendo un componente fondamentale nell'imaging medicale, nei test industriali non-distruttivi, nella ricerca scientifica e nell'analisi, le prestazioni dei tubi a raggi X-determinano direttamente la qualità dell'imaging, la stabilità operativa e la durata dell'apparecchiatura. La selezione dei materiali di base è un anello chiave nella progettazione e produzione dei tubi a raggi X. Tra i molti materiali metallici che possono essere utilizzati per i componenti principali dei tubi a raggi X,tungstenoè diventata la prima scelta dei principali produttori di tutto il mondo grazie alle sue proprietà fisiche e chimiche uniche. Essendo un'impresa profondamente coinvolta nei prodotti al tungsteno da oltre 10 anni,VENTOLAI tecnici di hanno unito la loro esperienza per analizzare la logica dietro l'uso del tungsteno nei tubi a raggi X-.

I requisiti principali per un tubo a raggi X-

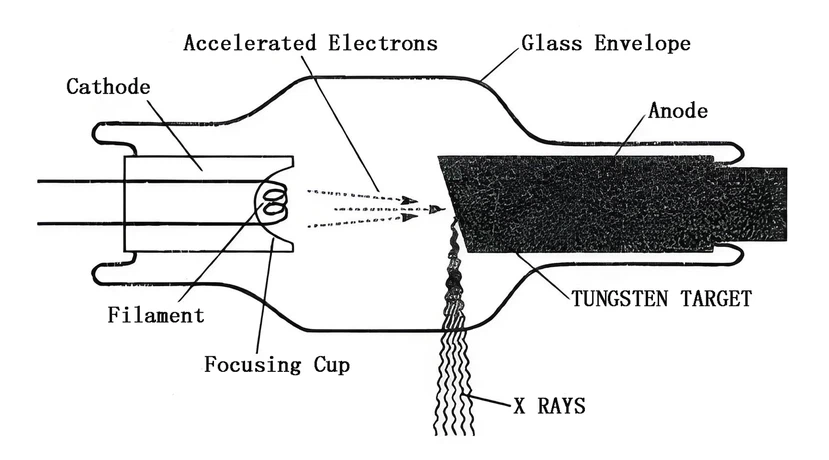

Il processo di funzionamento del tubo a raggi X- è il seguente: il filamento catodico si riscalda ed emette elettroni termici, che accelerano sotto l'azione di un campo elettrico ad alta-tensione e colpiscono il bersaglio dell'anodo ad altissima velocità, generando raggi X-attraverso la radiazione coniugata e la radiazione caratteristica. In questo processo, il bersaglio dell'anodo e il filamento del catodo devono resistere a condizioni di lavoro estreme, quindi vengono imposti requisiti severi per il materiale:

• Resistenza alle alte temperature: quando gli elettroni colpiscono l'anodo, più del 99% dell'energia verrà convertita in energia termica, la temperatura istantanea della superficie target può superare i 2000 gradi e la temperatura operativa a lungo termine- deve essere mantenuta al di sopra dei 1000 gradi.
• Numero atomico elevato: maggiore è il numero atomico, maggiore è la probabilità che gli elettroni entrino in collisione con i nuclei, maggiore è la resa dei raggi X- e più breve e forte è la penetrazione dei raggi X- generati, in grado di soddisfare le esigenze di diversi scenari (come l'ispezione di parti spesse industriali, TC medica).
• Buona conduttività termica: è necessario esportare rapidamente una grande quantità di calore generato dalla superficie target, ridurre l'accumulo di temperatura locale, prolungare la durata dei componenti ed evitare fessurazioni dovute allo stress termico.
• Proprietà fisiche e chimiche stabili: in ambienti ad alto vuoto e con forti campi elettrici, deve avere eccellenti proprietà antiossidanti e sputtering e non reagire con altri componenti nel tubo per garantire un funzionamento stabile a lungo termine del tubo a raggi X.
• Prestazioni di elaborazione adattabili ed efficienza dei costi-: deve essere in grado di realizzare forme complesse (come dischi target anodici rotanti, filamenti a spirale) attraverso lavorazioni meccaniche di precisione, tenendo conto dei costi di produzione, adatte per applicazioni su larga-scala.

Tubo a raggi X con bersaglio in tungstenoRispetto ad altri materiali metallici

Attualmente, i materiali che si possono provare ad applicare ai componenti principali dei tubi a raggi X- sono principalmente divisi in due categorie: una è costituita dai materiali metallici utilizzati per i bersagli anodici e i filamenti catodici, tra cui rame, molibdeno, renio, tantalio, oro, ecc. e alcune leghe; Un'altra categoria è il materiale utilizzato per le finestre di uscita dei raggi X-, con berillio (finestra di berillio) essendo il materiale di base più comunemente usato. I due lavorano insieme per supportare il normale funzionamento del tubo a raggi X-.

Funzione del bersaglio di tungsteno nel tubo a raggi X

• Generazione efficiente di raggi: sfrutta gli elettroni termici ad alta-velocità emessi dal filamento del catodo e genera in modo efficiente raggi X-attraverso la radiazione coniugata (decelerazione degli elettroni per rilasciare energia) e la radiazione caratteristica (transizione elettronica nello strato interno degli atomi di tungsteno), che è il prerequisito principale affinché i tubi a raggi X-ottengano funzioni di imaging e rilevamento. ILBersaglio per raggi X al tungstenoche produciamo possiamo migliorare la resa dei raggi X- di oltre il 15% rispetto ai target ordinari ottimizzando la struttura dei grani, garantendo immagini chiare e rilevamento accurato.
• Resiste a temperature estremamente elevate: più del 99% dell'energia viene convertita in energia termica quando l'elettrone colpisce il bersaglio, e la temperatura istantanea della superficie del bersaglio può raggiungere più di 2000 gradi, e il bersaglio di tungsteno può resistere stabilmente all'impatto di temperature estremamente elevate con un punto di fusione elevato di 3410 gradi, evitare fusione, deformazione o volatilizzazione, evitare che il tubo a raggi X- si fermi a causa di danni al bersaglio e fornire una garanzia per il funzionamento continuo a lungo-termine dell'apparecchiatura.
• Controllo qualità dei raggi X-: il tungsteno ha un numero atomico fino a 74, che può controllare la lunghezza d'onda e l'intensità dei raggi X-attraverso la propria struttura atomica - non solo può generare raggi X a spettro continuo (adatti per il rilevamento di oggetti di diversa densità e spessore), ma anche emettere raggi X caratteristici ad alta-intensità (adatti per scenari di rilevamento ad alta-precisione), riducendo al contempo le perdite di raggi non necessarie, tenendo conto della qualità delle immagini e della sicurezza dalle radiazioni.
• Stabilità dell'attrezzatura di supporto: i target di tungsteno hanno proprietà chimiche stabili in ambienti con alto vuoto e forte campo elettrico e non sono facili da ossidare o polverizzare, il che può evitare che le particelle del target cadano e inquinino l'ambiente nel tubo (come danneggiare la finestra di berillio e influenzare il livello di vuoto).

Come rendere il tungsteno più adatto ai tubi a raggi X-

1. Nel processo di screening delle materie prime, selezioniamo solo concentrato di tungsteno vergine con una purezza maggiore o uguale al 99,95% e controlliamo il contenuto di impurità nel tungsteno inferiore allo 0,005% attraverso molteplici processi di rimozione delle impurità per evitare che le impurità influenzino la resistenza alle alte temperature e la stabilità del tungsteno.
2. Nello sviluppo del processo, abbiamo ottimizzato la nostra elaborazione esclusiva per i componenti dei tubi a raggi X-. Per i target anodici di tungsteno, utilizziamo il "processo di stampaggio target composito" per combinare il tungsteno con il molibdeno, utilizzando la resistenza alle alte temperature e il numero atomico del tungsteno e la conduttività termica del molibdeno, per ridurre la temperatura superficiale del target. Perfilamenti catodici, abbiamo migliorato i processi di trafilatura e ricottura per migliorarne la tenacità e la resistenza alle alte-temperature, prevenendo il burnout.
3. Siamo dotati di microscopi metallografici, tester di durezza, tester di prestazioni ad alta-temperatura e altre apparecchiature per testare rigorosamente prodotti in tungsteno di più dimensioni per garantire che le prestazioni del prodotto soddisfino gli standard. Al momento, il tasso di successo dei prodotti in tungsteno per i tubi a raggi X è del 99,98%, un valore ampiamente riconosciuto dai clienti.
4. Ad esempio, il target in lega di tungsteno-renio che abbiamo sviluppato combina il rapporto costo-efficacia del tungsteno con la stabilità alle alte temperature del renio, adattandosi alle esigenze dei tubi a raggi X ad alta-potenza e lunga-durata-ed è stato applicato a speciali apparecchiature di ispezione a raggi X-nel campo aerospaziale.

Riepilogo e riflessione

Anche se il costo economico dell'intero prodotto sarà elevato con l'attuale aumento del prezzo delle materie prime di tungsteno, il tungsteno è ancora l'unico materiale metallico in grado di soddisfare pienamente i rigorosi requisiti dei tubi a raggi X-.
--Il suo punto di fusione estremamente elevato risolve il problema della perdita dei componenti in condizioni di temperatura estremamente elevata dei tubi a raggi X,-l'alto numero atomico soddisfa i requisiti di emissione di raggi X dell'intero scenario, le buone prestazioni globali bilanciano l'efficienza e la durata di servizio dell'apparecchiatura, mentre le ragionevoli prestazioni di elaborazione e le prestazioni in termini di costi supportano lo sviluppo su larga scala del settore
